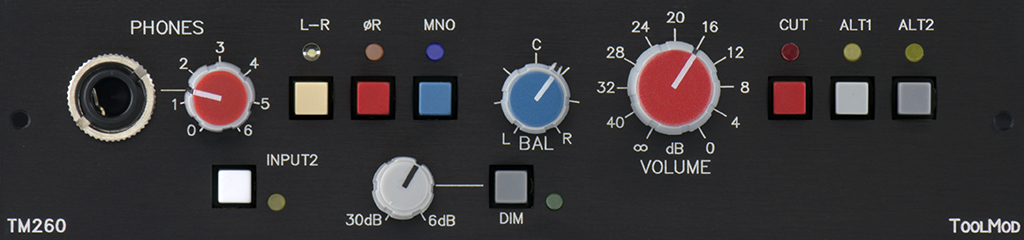

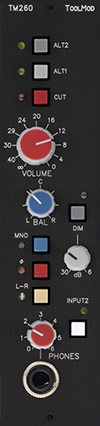

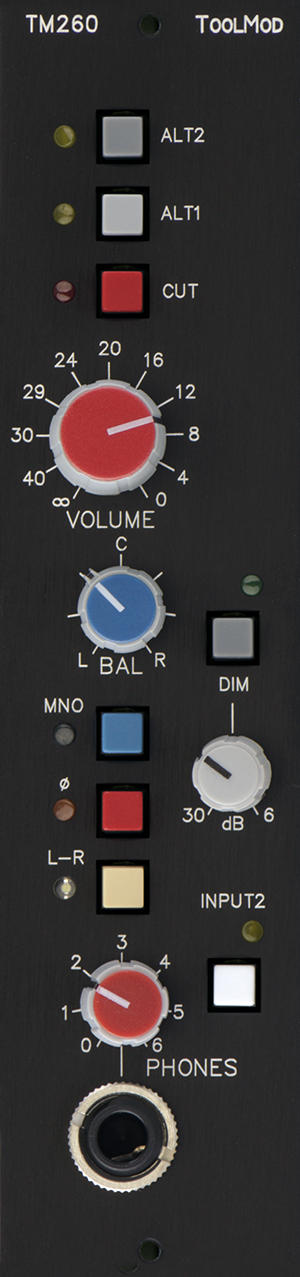

Zwei umschaltbare, symmetrische Eingänge sind vorhanden. Die Anwahl des zweiten Eingangs erfolgt mit der Taste INPUT2. Jeder der beiden Eingänge des TM260 kann durch das Abhörwahl-Modul TM270 oder das Wahl-Modul TM262 um 4 bzw. 6 Eingänge erweitert werden.
Die Taste L-R vertauscht die beiden Stereo-Kanäle.
Die Taste ØR vertauscht die Phasenlage im rechten Stereo-Kanal
Die MNO Taste schaltet die Abhöranlage auf Mono um. Die integrierte Mono-Matrix kann durch Jumper auf eine Dämpfung von 6 dB oder 3 dB eingestellt werden. Die Werkseinstellung ist 6 dB. Mono wird auf beide Stereokanäle aufgeschaltet.
Eine regelbare Dämpfung wird durch die Taste DIM eingeschaltet. Die Dämpfung kann zwischen 6 dB und 30 dB geregelt werden. Eine Fernbedienung der Abhördämpfung ist möglich. Hierzu wird ein Anschlussadapter benötigt. Für die Fernschaltung wird extern ein erdfreier Kontakt benötigt. Der Fernbedienungsanschluss des Adapters ist eine Standard-Klinkenbuchse.
Der Balanceregler verschiebt die Mitte der Abhöranlage mit einer Mittendämpfung von 0 dB. Bei Arbeiten weit außerhalb der Mitte der Stereobasis kann mit diesem Regler die Abhöranlage angepasst werden. In den Extremstellungen L und R ist jeweils ein Stereokanal stummgeschaltet. Damit wird auch das Abhören nur des linken bzw. rechten Kanal möglich. Die gerastete Mittenstellung ist kalibriert.
Als Lautstärkeregler wird ein hochpräzises Leitplastik-Potenziometer mit extrem langer Lebensdauer verwendet. Der Stereo-Gleichlauf im Bereich von 0 dB bis - 40 dB ist besser als 1 dB.
Durch die Taste CUT kann die Abhöranlage stummgeschaltet werden. Der Kopfhörerverstärker arbeitet unabhängig von der Stummschaltung
Der integrierte Kopfhörerverstärker ist für Kopfhörer jeder Art geeignet. Der Ausgang liegt auf einer Stereo-Klinkenbuchse auf der Frontplatte des Moduls auf. Die Lautstärke des Kopfhörers wird mit einem getrennten Potenziometer eingestellt. Jumper ermöglichen die Konfiguration des Verstärkers für Kopfhörer mit unterschiedlichen Empfindlichkeiten. Ferner sind Trimmpotis pro Kanal vorhanden, mit denen der Verstärker auf einen bestimmten Referenzkopfhörer abgeglichen werden kann.
In der Werkseinstellung hat der TM260 bei voll geöffnetem Lautstärkeregler eine Verstärkung von 0 dB. Zur Anpassung an unterschiedliche Endstufen bzw. Aktivboxen kann der Ausgangspegel durch Jumper um 9 dB angehoben werden. Zusätzlich ist ein Feinabgleich der beiden Kanäle durch Trimmpotis möglich.
Der TM260 ermöglicht die Ansteuerung von bis zu drei Abhöranlagen. Zur Anwahl der aktiven Abhöranlage dienen die Tasten ALT1 und ALT2. Der Ausgang für die Hauptabhöranlage, die angewählt ist wenn weder ALT1 noch ALT2 gedrückt sind, ist immer symmetrisch. Bei einer Konfiguration für 2 Abhöranlagen ist auch der Ausgang für die alternative Abhöranlage symmetrisch. Die Anwahl erfolgt durch die Taste ALT1; ALT2 ist dann ohne Funktion. Alternativ kann man durch Jumper 2 alternative Abhöranlagen konfigurieren. In diesem Fall sind die Ausgänge für beide Alternates unsymmetrisch. Die Anwahl erfolgt dann durch die Taste ALT1 für das erste und ALT2 für das zweite alternative Abhörsystem.
